Lè w ap chwazi yon machin CNC, premye kesyon an anjeneral pa vitès file koton oswa mak kontwolè. Se lajeyometri pati ou bezwen fabrike.

Yon Sant Viraj CNC ak yon Sant Machining CNC ka tou de fè perçage, tapping ak lòt operasyon segondè, men metòd debaz D yo diferan.

A Sant vire CNC vire pyès la, pandan ke yonCNC Machining Center nòmalman kenbe pyès travay la estasyonè ak wotasyon zouti nan koupe.

Diferans sa a afekte kalite pati chak machin manch, pwosesis la koupe, zouti, workholding, kantite konfigirasyon ak workflow pwodiksyon an.

Gwoup HCNC bay tou de ekipman vire ak sant D ', ki gen ladan HCK -seri CNC tour ak sant vire, VMC sant D' vètikal, HMC sant D' orizontal ak senk -sant D' aks. Sa a pèmèt konfigirasyon machin nan dwe chwazi dapre pati aktyèl la olye ke fòse diferan pati sou menm kalite machin nan.

CNC vire sant vs CNC machining sant: diferans de baz

Atik	Sant vire CNC	Sant D' CNC
Prensip machin prensipal la	Materyo wotasyon	Koupe zouti wotasyon
Pwensipal D' direksyon	Vire sou aks pyès la	Fraisage nan plizyè direksyon
Pati tipik	Arbr, bushings, broch, bag, disk	Lojman, parantèz, plak, mwazi, pati estriktirèl
Operasyon prensipal yo	Vire, fè fas a, raz, anfile, grooving	Fraisage, perçage, frapan, raz, alésage
Workholding	Chuck, collet, chuck idwolik	Vise, aparèy, palèt, tab rotary
Sistèm zouti	Tourèl / estasyon zouti	Zouti magazin + otomatik zouti changer
Aks debaz tipik	X/Z	X/Y/Z
Aks adisyonèl	C/Y/viv zouti depann sou konfigirasyon	4-aks oswa 5-aks aks rotary
Sifas silendrik	Trè apwopriye	Li posib, men jeneralman se pa pwosesis prensipal la
Sifas plat ak pòch	Limite konpare ak sant D '	Trè apwopriye
Pati prismatik konplèks	Limite	Apwopriye
Pwodiksyon arbr	Apwopriye	Anjeneral pa premye chwa a
Fraisage milti-fas	Limite oswa konfigirasyon-depandan	Apwopriye
Otomatik	Manje ba, robo, ranmasaj pati, elatriye.	Robo, changer palèt, chaje otomatik, elatriye.

Se poutèt sa distenksyon enpòtan anpa tou senpleman "tour kont fraisage machin."Sant vire modèn yo ka gen ladan perçage, frapan, fraisage ak lòt operasyon, pandan y ap sant machin yo kapab tou machin karakteristik silendrik. Kesyon an se ki estrikti machin matche ak jeyometri dominan nan eleman an.

---

1. Ki sa ki se yon sant vire CNC?

Yon sant vire CNC fèt sitou poupati wotasyon.

Se pyès la sere nan mandrin nan file koton epi wotasyon nan yon vitès pwograme. Zouti koupe a deplase kont materyèl la wotasyon pou retire stock.

Operasyon tipik yo enkli:

• Ekstèn vire
• Entèn vire
• Fè fas a
• raz
• Threading
• Grooving
• Perçage
• Separe
• Taper vire

Tou depan de konfigirasyon machin nan, sant vire kapab tou fè operasyon fraisage ak perçage.

Sant vire HCN500MY HCNC a, pou egzanp, fè pati sa a kalite ekipman vire multifonksyonèl. HCNC dekri sant vire li yo kòm apwopriye pou ekstèn silendrik, fen-fas ak entèn-twou machining nan arbr, disk ak bag, ak fonksyon tankou chanje zouti otomatik, perçage ak tapping.

Tipik CNC vire Pati Sant

Yon sant vire nòmalman konsidere lè jeyometri pati prensipal la wotasyon.

Egzanp tipik yo enkli:

• Arbr motè yo
• Kondwi arbr
• Broch
• Kouvèti
• Chemiz manch
• Woulèt
• Bride
• Silenn idwolik
• Konpozan kouple
• Kovèti pou espas vid
• Konpozan kote yo pote
• Konpozan wotasyon otomobil

Pwòp konsèy seleksyon machin CNC HCNC a bay lis arbr, kousinen, silenn, bride ak arbr motè pami pati tipik pou ekipman CNC vire.

2. Ki sa ki se yon sant D' CNC?

Yon Sant D' CNC fèt sitou poufraisage-machinman ki baze sou.

Olye pou yo wotasyon materyo-a kòm mouvman prensipal la koupe, sant la machin wotasyon zouti nan koupe pandan y ap materyo-a an sekirite sou tab la.

Yon sant machinn tipik ka fè:

• Fraisage figi
• Fen fraisage
• Fraisage emplacement
• Fraisage pòch
• Perçage
• Tape
• raz
• rale
• D' kontou
• Chanfreinage

Sant D' kapab divize an plizyè configurations.

Sant D' vètikal

Yon VMC sèvi ak yon file vètikal.

Ranje VMC HCNC a gen ladan machin tankou seri VMC850 ak VMC1160. Pou egzanp, paj VMC850/840 la bay lis yon tab travay 1000 × 500 mm, vwayaj aks 800 × 500 × 500/600 mm depann sou konfigirasyon, koton BT40 ak yon magazin 24 zouti.

Aplikasyon tipik yo enkli:

• Boîtier aliminyòm
• Parantèz otomobil
• Konpozan mwazi
• Plak mekanik
• Konpozan machin
• Pati presizyon ti ak mwayen -

Sant D' orizontal

Yon HMC sèvi ak yon axe orizontal epi li itil patikilyèman lè plizyè sifas yon pyès bezwen machining.

Gamme HMC HCNC a gen ladan HMC1290 ak senk -aks HMC solisyon tankou HMC650TJ ak HMC800TJ. HCNC pozisyon machin sa yo pou otomobil, fabrikasyon mekanik ak aplikasyon pou machin presizyon.

Aplikasyon tipik yo enkli:

• Konpozan motè
• Lojman transmisyon
• Pati estriktirèl otomobil
• Gwo konpozan mekanik
• Plizyè-konpozan figi

Senk-Sant Machining Aks

Machin senk -aks ajoute mouvman rotary nan aks X/Y/Z debaz yo.

Ranje senk-aks HCNC a gen ladan konfigirasyon senk-aks orizontal ak lòt ak fonksyon tankou RTCP ak kontwòl similtane senk-aks. HMC800TJ li a, pa egzanp, sèvi ak yon bwat-nan-estrikti bwat, de-motè aks A-konsepsyon ak sistèm dirèk-kondwi C-aks.





3. CNC Vire Sant vs CNC Machining Center: Ki jan pwosesis la koupe diferan

Fason ki pi fasil pou konprann diferans lan se gade mouvman an nan materyo-a.

Sant vire CNC

Materyo wotasyon → zouti koupe retire materyèl

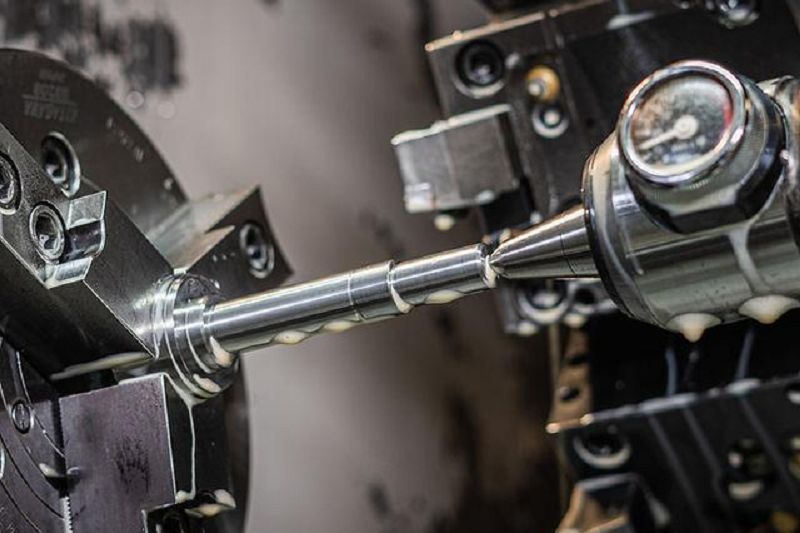

Pou egzanp, lè machinn yon arbr:

• Se arbr a sere pa chuck la.
• Axe a wotasyon arbr a.
• Zouti vire a deplase sou X/Z.
• Materyèl retire nan dyamèt deyò a.
• Zouti adisyonèl ka machin nan figi fen, genyen siyon, fil oswa twou.

Se poutèt sa sant vire yo natirèlman adapte ak pati silendrik.

Sant D' CNC

Materyo fiks → zouti koupe wotasyon ak deplase

Pou egzanp, lè machinn yon lojman aliminyòm:

• Se lojman an fiks sou tab la machin.
• Axe a wotasyon kouto fraisage a.
• Aks X/Y/Z pozisyon zouti a.
• Kouto a retire materyèl nan sifas la.
• Diferan zouti pòch machin, twou, fant ak kontou.

Sa fè sant machinn yo pi apwopriye pou pati ki gen plizyè sifas plat ak karakteristik ki pa -wotasyonèl.

4. Jeyometri Pati Se Faktè Seleksyon Prensipal la

Anvan ou konpare pouvwa file koton, kapasite magazin zouti oswa sistèm CNC, gade nan desen an pati.

Chwazi yon Sant vire lè pati a se sitou:

• Silendrik
• Wonn
• Arbr-ki gen fòm
• Disk-ki gen fòm
• Fòm bag-
• Simetrik alantou yon aks santral

Chwazi yon Sant D' lè pati a se sitou:

• Bwat-ki gen fòm
• Plak -ki gen fòm
• Parantèz-ki gen fòm
• Lojman -ki gen fòm
• Mwazi-ki gen fòm
• Iregilye oswa prismatik

Jeyometri pati	Plis apwopriye machin
Long arbr	Sant vire CNC
Kout arbr	Sant vire CNC
Bushing	Sant vire CNC
Kò valv idwolik	Sant vire / Sant machinn depann sou jeyometri
Lojman aliminyòm	Sant machinn
Support machin	Sant machinn
Mwazi plak	Sant machinn
Blòk motè	Sant D' orizontal
Transmisyon lojman	Sant D' orizontal
Konpozan ayewospasyal konplèks	Sant D' 5-aks
Konpozan wotasyon ak twou kwa	Sant vire ak zouti vivan / aks Y-

Jeyometri sa a-premye apwòch ki konsistan tou ak konsèy pou chwazi machin CNC HCNC a, ki separe ekipman vire pou pati silendrik ak ekipman VMC/HMC pou plak, parantèz, lojman ak lòt konpozan ki pa-wotasyonèl.

5. CNC vire Sant pou Arbr ak konpozan wotasyon

Konsidere yon arbr motè otomobil.

Karakteristik prensipal yo ka enkli:

• Plizyè dyamèt deyò
• Zepòl
• Grooves
• Fil
• Portant chèz
• Fen twou
• Keyway oswa kwa karakteristik

Fòm debaz la toujou wotasyon.

Yon sant vire ka etabli gwo dyamèt ak karakteristik axial san yo pa repete transfere eleman ki genyen ant machin yo.

Pou pati ki pi konpleksite-, yon sant vire ak fonksyon machin adisyonèl ka konbine vire ak operasyon perçage, tape ak fraisage.

Gid seleksyon sant vire HCNC a espesyalman dekri machin seri HCK-pou pati arbr, pati disk, sifas silendrik ak cône, fil, siyon, perçage ak raz.

6. CNC Machining Sant pou Lojman ak Pati Konplèks Mekanik

Koulye a, konsidere yon lojman motè aliminyòm.

Pati a ka mande:

• Gwo sifas fraisage
• Pòch entèn yo
• Twou aliye
• Twou Threaded
• Fant
• Counterboes
• Plizyè figi bò

Materyo a pa bezwen vire kontinyèlman alantou aks prensipal li yo.

Yon sant D' se poutèt sa pi apwopriye.

Yon VMC ka okipe anpil travay fraisage jeneral, pandan y ap yon HMC vin itil lè plizyè figi mande pou D' ak efikasite pwodiksyon enpòtan.

Ranje sant machin HCNC a gen ladan machin VMC, HMC ak senk-aks, sa ki pèmèt konfigirasyon an matche ak gwosè pati, direksyon machin ak kondisyon pwodiksyon an.

7. Sant vire kont VMC

Yon konparezon komen se aktyèlmanVire Sant vs Sant D 'vètikal, paske tou de yo lajman ki itilize nan atelye CNC jeneral.

Karakteristik	Vire Sant	VMC
Pwosesis prensipal la	Vire	Fraisage
Wotasyon materyo	Wi	Nòmalman non
Cylindrique OD	Ekselan	Segondè operasyon
Sifas plat	Limite	Ekselan
Pòch	Limite	Ekselan
Twou	Bon	Ekselan
Threading	Bon	Frape / fraisage fil
D' arbr	Ekselan	Li posib
Parantèz	Limite	Ekselan
Lojman	Limite	Ekselan
Konpozan mwazi	Limite	Apwopriye
Konfigirasyon tipik	Chuck	Aparèy/vis

Pwodwi VMC HCNC yo enkli konfigirasyon VMC850 ak VMC1160, ak diferan gwosè tab, vwayaj aks ak aranjman file koton pou diferan kondisyon D.

8. Sant vire kont HMC

Pou pi gwo konpozan endistriyèl, konparezon an ka chanje soti nan yon sant vire nan yon sant D orizontal.

Yon HMC itil lè yon eleman gen plizyè figi ki bezwen machining.

Pou egzanp, yon lojman transmisyon otomobil ka mande:

• Top-fas machining
• Bò-fas machining
• Plizyè kote yo pote
• Twou Threaded
• Pòch entèn yo
• Mounting sifas yo

Yon sant machining orizontal ka machin plizyè figi ak mwens chanjman aparèy.

Gid seleksyon HMC HCNC a mete aksan sou machin milti-fas, retire chip, efikasite pwodiksyon ak automatisation kòm karakteristik enpòtan nan sant machin orizontal.

9. Ki sa ki sou pati ki bezwen tou de vire ak fraisage?

Sa a se kote distenksyon an vin mwens dwat.

Gen kèk eleman kòmanse kòm pati wotasyon, men tou gen karakteristik fraisage sibstansyèl.

Egzanp yo enkli:

• Arbr motè ak twou kwa
• Konpozan idwolik yo
• Arbr bride
• Konpozan transmisyon otomobil
• Konpozan kouple
• Konpozan silendrik konplèks

Pou pati sa yo, yon sant vire estanda ka pa bay ase kapasite fraisage.

A sant vire ak zouti vivan, kapasite C-aks ak Y-ka diminye kantite operasyon separe.

Ranje sant vire -HCNC a gen ladan ekipman vire multifonksyonèl, pandan y ap pòtfolyo sant machining li a kouvri VMC, HMC ak machin senk-aks.

Kesyon enpòtan an vin:

Èske sant vire a ka konplete karakteristik ki pa-ki vire san yo pa voye pati a nan yon lòt machin?

Si wi, yon sant vire multifonksyon ka diminye tan manyen ak konfigirasyon.

Si fraisage domine pwosesis la, yon sant D' ka pi apwopwiye.

10. Vire Sant vs Machining Sant: Diferans outillage

Aranjman zouti a tou diferan.

Vire Sant

Zouti yo jeneralman monte sou yon tourèl oswa yon sistèm estasyon zouti.

Zouti tipik yo enkli:

• Zouti vire OD
• ID ba raz
• Zouti Grooving
• Threading zouti
• Zouti separe
• Fè egzèsis zouti
• Viv zouti fraisage

Se aranjman nan zouti òganize alantou file koton an vire ak materyo.

Sant machinn

Machin nan nòmalman itilize yon chanjman zouti otomatik ak magazin zouti.

Zouti tipik yo enkli:

• Moulen figi
• Fen moulen
• Boul nen kouto
• Egzèsis
• Tap
• Aléseur
• Zouti raz
• Zouti chanfrein

VMC850/840 HCNC a, pa egzanp, sèvi ak yon disk-magazin 24 zouti nan konfigirasyon ki nan lis yo.

11. Workholding diferan tou

Workholding souvan neglije lè achtè konpare espesifikasyon machin yo.

Vire Sant

Travay komen:

• Mandrin idwolik
• Twa-machwè
• Kat-machwè mandrin
• Collet chuck
• Taystock
• Repos fiks

Objektif la se kenbe eleman an konsantrik pandan li wotasyon.

Sant vire otomatik CNC HCK3220 HCNC a sèvi ak yon mandrin idwolik ak estrikti kabann 45-degre. HCNC presize yon seri vitès file 50-3600 rpm pou modèl sa a.

Sant machinn

Travay tipik:

• Vise machin
• Aparèy koutim
• Aparèy idwolik
• Pneumatic aparèy
• Rotary tab
• Sistèm palèt

Pou travay pwodiksyon, konsepsyon aparèy ka gen yon gwo efè sou tan D '.

12. Volim pwodiksyon ak automatisation

Tou de kalite machin yo ka otomatize, men sistèm automatisation a anjeneral diferan.

Otomatik Sant vire

Opsyon tipik yo enkli:

• Bar feeder
• Otomatik pyès ranmasaj
• Chaje robo
• Mandrin otomatik
• Pati transporteur
• Chip transporteur

Sistèm sa yo itil pou pwodiksyon arbr, peny, kousin ak disk repetitif.

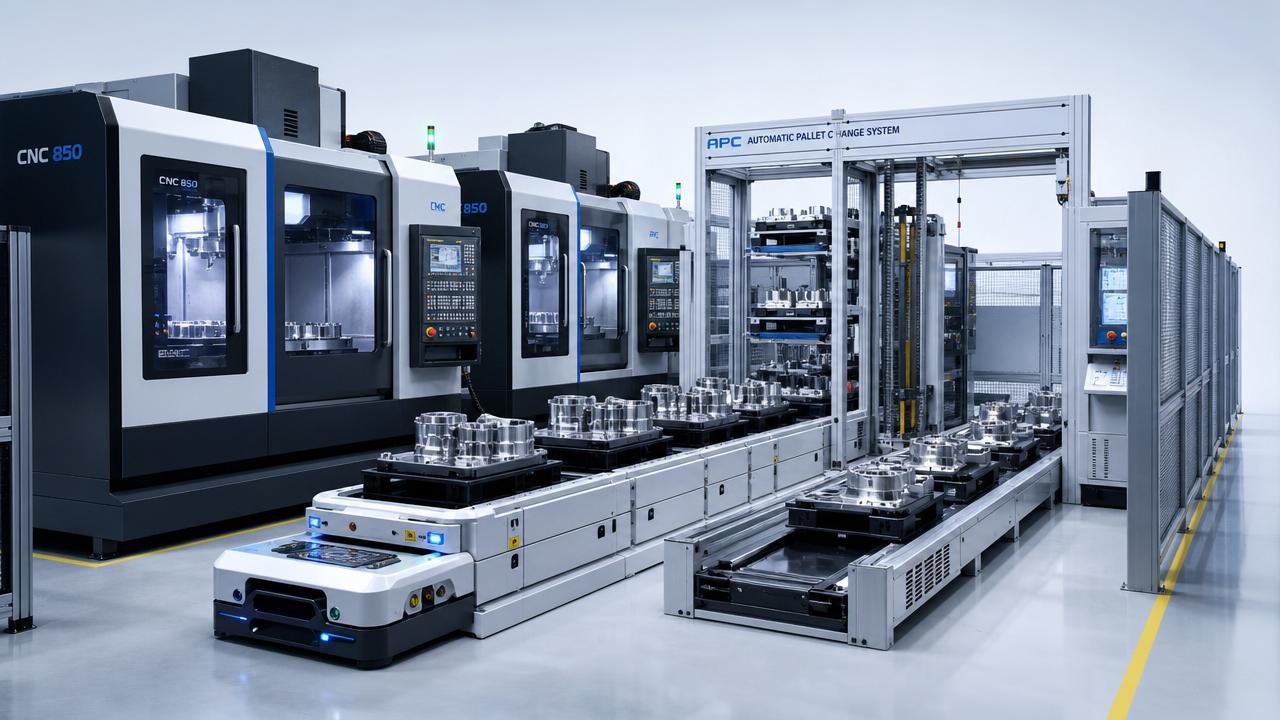

Machining Sant Otomatik

Opsyon tipik yo enkli:

• Chaje robo
• Otomatik palèt changer
• Pisin palèt
• Echanj aparèy
• Chip transporteur
• Jesyon zouti
• Otomatik manyen materyèl

Solisyon sant machinn-HCNC yo konekte tou ak robo endistriyèl ak sistèm fabrikasyon entèlijan, sa ki fè automatisation yon pati nan pòtfolyo zouti machin-pi laj olye ke yon akseswar izole.





13. Ki machin ou ta dwe chwazi?

Olye pou w deside soti nan non machin lan pou kont li, tcheke desen pati a kont kesyon sa yo.

Kesyon	Si repons lan se WI
Èske pati a sitou silendrik?	Konsidere Turning Center
Èske materyo a wotasyon pandan pwosesis koupe prensipal la?	Konsidere Turning Center
Èske pifò dimansyon yo dyamèt ak longè?	Konsidere Turning Center
Èske gen anpil fil ak siyon?	Konsidere Turning Center
Èske pati a gen gwo sifas plat?	Konsidere Sant D'
Èske li gen pòch ak fant?	Konsidere Sant D'
Èske plizyè figi machin?	Konsidere HMC
Èske pati a mande pou sifas angle?	Konsidere 5-aks
Èske pati a bezwen vire + fraisage?	Konsidere sant vire multifonksyon oswa pwosesis konbine
Èske pwodiksyon pakèt trè repetitif?	Konsidere automatisation
Èske eleman an mande plizyè konfigirasyon?	Konsidere HMC / 5-aks / D' multifonction

14. Seleksyon machin HCNC pa Kalite Pati

Portfolio pwodwi aktyèl HCNC fè li posib pou kreye yon chemen seleksyon machin-ki klè.

Arbr, kousin ak konpozan silendrik

HCNC HCK Seri CNC Tour / Sant vire

Apwopriye pou:

• Arbr
• Kouvèti
• Silenn
• Bride
• Konpozan wotasyon

HCNC dekri ekipman vire seri HCK-li yo pou sifas silendrik, sifas cône, fil, siyon, perçage ak raz.

Pati aliminyòm ak konpozan mekanik jeneral

HCNC VMC Seri

Egzanp yo enkli:

• VMC850
• VMC855
• VMC1160

Seri VMC a kouvri travay fraisage jeneral ak diferan gwosè tab, vwayaj ak konfigirasyon file koton.

Lojman otomobil ak eleman milti-fas

HCNC HMC Seri

Egzanp yo enkli:

• HMC1290
• HMC650TJ
• HMC800TJ

Machin HMC yo patikilyèman enpòtan lè plizyè sifas bezwen machining ak pwodiksyon mande pou pwezante aparèy ki estab.

Konplèks Aerospace, Medikal ak Mwazi Eleman

Sant D' HCNC 5-aks

Machin senk-aks apwopriye kote pati a mande plizyè ang machining, sifas konplèks oswa mwens chanjman aparèy. Machin senk-aks HCNC yo enkòpore RTCP ak lòt fonksyon kontwòl senk-aks.

15. Yon Egzanp Senp: Pati Oto

Konsidere twa konpozan otomobil.

Pati A - Arbr Motè

Karakteristik prensipal yo:

• Dyamèt miltip
• Portant chèz
• Grooves
• Fil

Direksyon machin: CNC vire Sant

Pati B - Lojman Motor

Karakteristik prensipal yo:

• Sifas aliye plat
• Kavite entèn
• Twou boulon
• Pòch
• Twou bò
• Direksyon machin: VMC oswa HMC

Pati C - Konpozan estriktirèl konplèks

Karakteristik prensipal yo:

• Plizyè sifas kwen
• Sifas koube
• Plizyè direksyon D '

Direksyon machin: 5-Axis Machining Center

Se poutèt sa pa gen okenn konfigirasyon machin CNC sèl ki apwopriye pou chak eleman otomobil.

Pòtfolyo machin HCNC a estriktire sou diferan kondisyon machin sa yo, soti nan vire ak fraisage vètikal nan orizontal ak senk -machine aks.

16. Èske yon sant vire CNC ka ranplase yon sant machin?







Anjeneral,non.

Yon sant vire multifonksyon ka fè plis pase vire konvansyonèl, patikilyèman lè li ekipe ak zouti vivan ak aks adisyonèl. Men, estrikti machin nan rete santre nan yon aranjman wotasyon file/materyo.

Yon sant machinn fèt alantou fraisage, perçage, tapaj ak mouvman zouti milti-direksyon.

Ranvèse a se vre tou: yon VMC ka machin karakteristik silendrik, men sa pa otomatikman fè li yon ranplasman pou yon sant vire lè pwodiksyon an domine pa OD / ID vire.

Pou yon faktori ki pwodui tou de kalite konpozan, lè l sèvi avèk tou de kategori machin yo ka pi pratik pase eseye fè yon machin fè chak operasyon.

17. CNC vire sant vs CNC D' sant: final konparezon

Egzijans	Sant vire CNC	Sant D' CNC
Arbr	✓	Li posib
Kouvèti	✓	Li posib
Silenn	✓	Li posib
Bride	✓	Li posib
Fil	✓	✓
Perçage	✓	✓
raz	✓	✓
Sifas plat	Limite	✓
Pòch	Limite	✓
Fant	Limite	✓
Sifas 3D konplèks	Konfigirasyon depann	✓
Machin milti-fas	Limite / konfigirasyon depann	✓
Pwodiksyon arbr gwo -volim	✓	-
Lojman aliminyòm	-	✓
Lojman motè/transmisyon	-	HMC
Konpozan ayewospasyal konplèks	-	5-Aks
Vire + fraisage	Sant vire avanse	Sant D' apre vire

18. Ki jan yo chwazi ant yo pou faktori ou a

Anvan ou mande yon sitasyon, prepare enfòmasyon sa yo:

1. Desen pati

Bay dimansyon aktyèl yo, tolerans ak karakteristik D '.

2. Materyèl

Pou egzanp:

• Aliminyòm
• Kabòn asye
• Nerjaveèi asye
• Fè jete
• Titàn
• Kwiv

3. Maksimòm pati dyamèt

Espesyalman enpòtan pou vire ekipman yo.

4. Maksimòm longè pati

Tcheke kont vwayaj machin ak aranjman chuck/workholding.

5. Operasyon obligatwa

Lis:

• Vire
• Fraisage
• Perçage
• raz
• Threading
• Tape
• Grooving
• Kontou

6. Volim pwodiksyon

Pou egzanp:

• Pwototip
• Ti pakèt
• Pakèt mwayen
• Pwodiksyon an mas

7. Automatisation egzijans

Detèmine si ou bezwen:

• Chaje robo
• Ba manje
• Palèt chanje
• Koleksyon pati
• Chip manyen

8. Kantite konfigirasyon

Si pati a bezwen chanjman aparèy repete, konsidere si yon HMC, yon machin senk-aks oswa yon sant vire multifonksyon ka diminye kantite konfigirasyon yo.

Konklizyon

Règ debaz la se senp:

CNC vire Sant → pati wotasyon

CNC Machining Center → fraisage, perçage ak pati konplèks ki pa -wotasyonèl

Men, ekipman CNC modèn yo pa limite a yon sèl operasyon ankò. Ekipman HCK vire HCNC a ka konbine vire ak perçage ak lòt fonksyon D, pandan y ap VMC, HMC ak senk -aks D 'sant li yo kouvri diferan nivo nan konpleksite fraisage ak milti-machinman figi.
